SWITCH
Jenis-Jenis Switch
Unmanaged Switch
Jenis switch ini merupakan pilihan yang paling murah diantara tipe switch lainnya yang ada di pasaran. Jenis ini sering digunakan untuk kantor kecil atau mengelola jaringan dalam sebuah rumah.
Managed Switch
Jenis switch yang satu ini memiliki user interface atau perangkat lunak, hal ini memungkinkan penggunanya untuk melakukan konfigurasi atau pengaturan pada switch. Konfigurasi yang ditawarkan ada beberapa metode antara lain adalah melalui konsole dan melalui interface yang lebih canggih melalui internet.
Macam-Macam Merek Switch
CISCO
D-LINK
EDIMAX
Netgear
TotoLink
TP-LINK
Cara Setting Switch Cisco catalyst 2960
Kalau malas baca lihat idionya lihat disini
KONFIGURASI DASAR SWITCH CISCO CATALYST 2960
Ada teman yang nanyain gimana cara set switch cisco catalyst 2960. Yang dasar aja bro gak perlu yang ribet banget asal bisa di remote untuk cek traffic, cek server yang aktif dan matikan interface tanpa perlu cabut kabel. Ok, nih konfigurasinya sebagai berikut. (Sumber)
Pertama pasang cable console ke switch dan hubungkan ke PC pada port serial, kemudian kalo pake windows XP buka aplikasi Hyper terminal

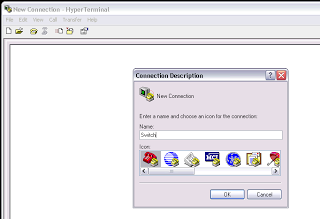

Kemudian isi terminal misalkan “switch” klik OK
pilih com1 lalu klik OK
Pilih bits per second 9600, databits 8, parity none, stop bits 1, parity control none klik OK
Press RETURN to get started!
tekan enter...
Switch>
Switch>enable
Switch#clock set 12:45:00 12 October 2008
Switch#config terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#hostname Testing
Testing(config)#enable secret cisco123
Testing(config)#line vty 0 4
Testing(config-line)#password cisco
Testing(config-line)#login
Testing(config-line)#exit
Testing(config)#interface vlan 1
Testing(config-if)#ip address 192.168.1.10 255.255.255.0
Testing(config-if)#no shutdown
%LINK-5-CHANGED: Interface Vlan1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state to up
Testing(config-if)#
Testing(config)#int fa0/1
Testing(config-if)#duplex ?
auto Enable AUTO duplex configuration
full Force full duplex operation
half Force half-duplex operation
Testing(config-if)#duplex full
%LINK-5-CHANGED: Interface FastEthernet0/1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up
Testing(config-if)#speed ?
10 Force 10 Mbps operation
100 Force 100 Mbps operation
auto Enable AUTO speed configuration
Testing(config-if)#speed auto
Testing(config-if)#description koneksi Server Email
Testing(config-if)#no shutdown
Testing(config-if)#exit
Testing(config)#int fa0/2
Testing(config-if)#duplex full
%LINK-5-CHANGED: Interface FastEthernet0/2, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to up
Testing(config-if)#speed auto
Testing(config-if)#description koneksi Server Dns
Testing(config-if)#no shutdown
Testing(config-if)#exit
Testing(config)#exit
Testing#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...
[OK]
Testing# |
Untuk mengecek bisa mengetikan perintah
show ?
show running-config
show interface status
show interface summary
show host |
dll…
