1.7. KEGIATAN BELAJAR 7 PENYAJIAN ALGORITMA DENGAN FLOWCHART (2 JP)
1.7.1. Tujuan Pembelajaran
Dengan kegiatan belajar ini, diharapkan siswa mampu menyajiakan algoritma dengan flowchart.
1.7.2. Aktivitas Kegiatan Belajar

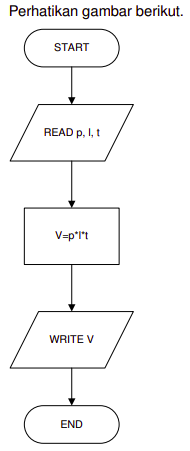

1.7.2.1. Mengamati Perhatikan gambar b
1.7.2.2. Menanya
Berdasarkan hasil pengamatan kalian di atas, buatlah pertanyaan-pertanyaan seperti contoh berikut.
Langkah-langkah apakah yang dijelaskan oleh gambar di atas?
Dapatkah Gambar di atas dituliskan sebagai algoritma?
Apakah maksud dari berbagai bentuk : persegi panjang, Oval, jajargenjang, dan garis panah?
Apa tujuan dari pembuatan diagram di atas?
Dapatkah algoritma dalam bentuk bahasa natural dan pseudocode di ubah dalam diagram seperti di atas?
1.7.2.3. Mengumpulkan Informasi/Mencoba
Diagram di atas menunjukkan bagaimna proses dari suatu algoritma, dalam hal ini algoritma Mencari volume dijalankan. Mulai dari START, kemudian mengikuti tanda panah, READ p, l, t kemudian menghitung V=p*l*t, menuliskan hasil WRITE V dan selesai, END. Penyajian algoritma menggunakan diagram ini disebut dengan flowchart atau diagram Alir.
Tujuan dari penyajian dengan flowchart adalah untuk memberikan gambaran visual bagaimana data diproses, hal ini sangat berguna akan lebih memperjelas bagaimana mengimplementasikan algoritma pada program komputer. Ada berbagai macam bentuk (simbol) yang berbeda dalam flowchart, di mana masing-masing simbol mewakili proses langkah tertentu. Awal dan akhir diwakili sombol Oval, Input dan Output diwakili simbol jajar Genjang dan Proses diwakili oleh Persegi Panjang. Keempat simbol merupakan simbol dasar dalam penyajian algoritma menggunakan flowchart. Berikut ini simbol-simbol yang ada dalam penyajian algoritma dengan flowchart.
Dalam penyajian algoritma dengan flowchart, setiap simbol diberikan keterangans esuai dengan langkahnya, sebagai contoh

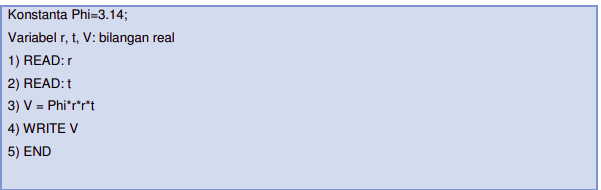

Pada bagian deklarasi disebutkan bahwa ada suatu konstanta Phi=3.14. Inilah yang dimaksud dengan isinsialisasi pada flowchart, berikut ini adalah flowchart dari algoritma Mencari volume tabung.

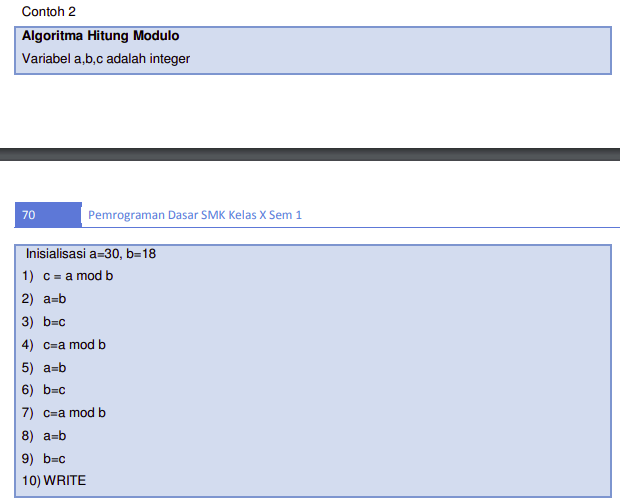

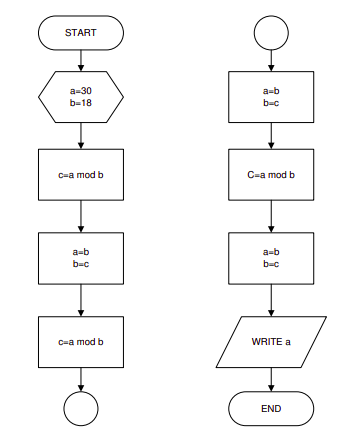

Bagimana jika algoritma terlalu besar sehingga tidak cukup untuk memnulsikannya dalam satu diagram penuh, kita dapat menggunakan On pgae Connextor sepert contoh berikut.
